Catphan®500为轴向和螺旋CT扫描仪提供了最大成像性能的完整表征。Catphan@500提供了一套全面的测量方法，可测量CT扫描仪的感光度、均匀性、几

何和低对比度灵敏度的最大性能。通过Varian(CTP 504)和Elekta(CTP 503)提供的Catphan@500体模有多种变体。

Smári图像分析服务

Catphan®500配备了Smári，这是一种由幻影实验室创建的强大的基于网络的图像分析服务。Smári在云中提供自动幻影图像分析，并在数据库中维护测量结果，用于趋势分析、机器比较和历史记录。测试总结

CTP401

感光度测定法(线性)

·扫描切片几何结构(切片宽度和切片灵敏度分布)像素(矩阵)大小

-圆对称

-幻影位置验证

患者对齐系统检查

-扫描增量

C蚶悞諑禾諱横匣小P528

-高分辨率测量-每厘米最多21对线

CTP515

-低对比度灵敏度

-片下和片上低对比敏感度的比较

CTP486

.空间均匀性-CT系统的噪声(精度)

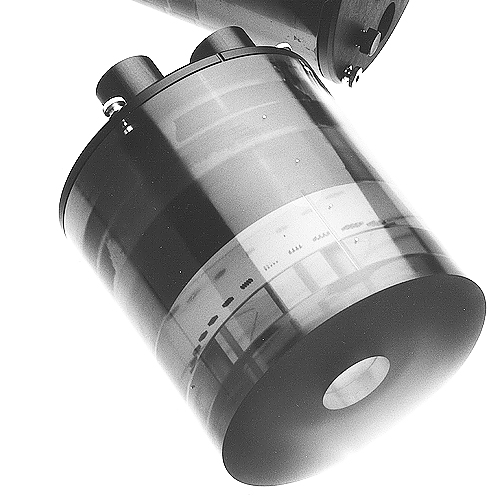

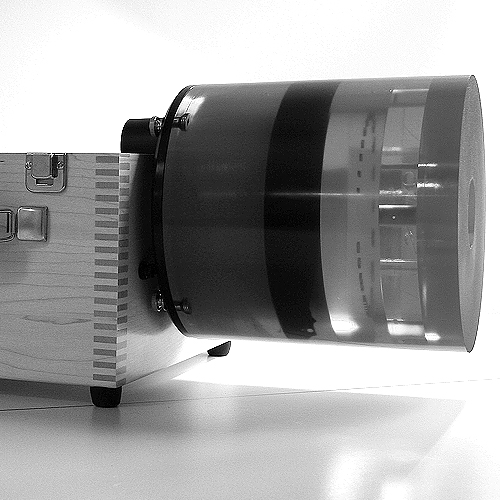

Catphan®500由4个模块组成，封装在20厘米的外壳中。CTP401切片几何结构和灵敏度测量模块:相对的23度金属丝斜面用于测量扫描切片几何结构，验证体模位置，并检查患者对齐系统和扫描台增量。浅的23度角允许比通常使用的45度斜面更精确地测量切片厚度，并且细线允许在没有条纹伪影的情况下精确地测量薄的1和2mm切片。龙门角度(最多10度)可由斜面长度的比例确定。该模块包括4个感光靶(聚四氟乙烯、丙烯酸、低密度聚乙烯和空气)，用于测量CT值线性。该模块还包含五个丙烯酸球体，用于评估扫描仪对亚切片球形体积的成像。丙烯酸球体的直径分别为2mm、4mm、6mm、8mm和10mm。像素大小可以通过测量相距50mm的四个孔(其中一个孔带有聚四氟乙烯销钉)之间的像素数量来确定。

CTP528高分辨率模块:该部分有一个每厘米1-21线对的高分辨率测试仪和两个脉冲源(珠子)，它们被铸造成均匀的材料。通过最小化高对比度材料的量并采用放射状设计，CTP528模块消除了条纹伪影。球形MTF珠可以用于获得准确的MTF曲线表征，而无需MTF线固有的繁琐和耗时的定位。点源珠还消除了MTF线出现的超测距问题和条纹伪影，因为珠密度是与周围材料的体积平均值。

CTP515低对比度模块:CTP515由一系列不同直径的圆柱形杆和三个对比度级别组成，用于测量低对比度性能。40mm长的棒在所有z轴位置提供一致的对比度值，从而避免在扫截面时出现任何体积平均误差。独特的子切片测试对象能够评估不同扫描协议(间距、切片宽度和重建算法)在解决子切片低对比度对象方面的有效性。为了选择螺旋和多层图像协议，该模块中包含了独特的亚层低对比度目标(截断圆柱体)。将通过扫描具有不同成像设置(切片宽度、问距和重建算法)的子切片目标获得的图像进行比较，提供了有价值的信息。所有的各种样品和背景材料都具有等效的有效原子序数;只有密度变化以产生有效衰减系数的变化。

子切片目标的标称对比度为1.0%，z轴长度为3、5和7mm。对于这些长度中的每一个，都有直径为3、5、7和9mm的目标。

CTP486均匀性模块:图像均匀性模块由均匀材料铸造而成，其CT值在标准扫描协议下设计为水密度的2%(20H)以内。通常记录的CT数字范围从5H到18H。该模块用于测量空间均匀性、平均CT数和噪声值。固体材料的使用消除了暴露在冰冻温度下的泄漏或损坏风险。CTP486立体图像均匀性模块提供了一致的结果，比使用充水箱的模块更方便使用，并消除了由于不同水源造成的变化。这种固体材料的高径向和轴向均匀性使其成为水的替代品。它已经在x、y和z平面的各种变量上进行了彻底的测试，并已证明在所有应用中都是稳定的。
