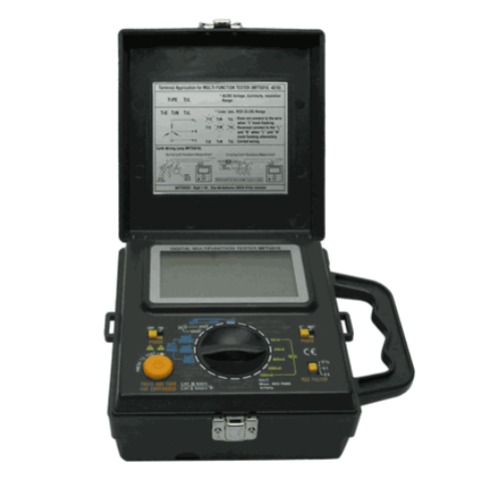

MFT5010 为多功能测试设备树立了标准，除了相位指示外，还可用于测试广泛的要求，包括绝缘电阻、连续性、环路阻抗和 RCCB、接地电阻。
特征：
连续性测试： 带电电路警告蜂鸣器响起，LCD 上显示“LIVE”
绝缘电阻
环路阻抗： LCD显示主电压，LCD显示相位角，具有自动过热保护功能
PSC（预期短路电流）
RCD 测试： 在 LCD 上显示主电压和相位角
交流和直流电压
接地电阻： 3 极或 2 极测量
| 型号 MFT5010 规格 | |
|---|---|
| 导通电阻范围 (EN61557-4) | |
| 测量范围 | 20.00Ω/200.0Ω |
| 开路电压 | 最小 4V 直流 |
| 短路电流 | 20Ω 范围内最小 200mA DC |
| 准确性 | ±3% 读数 ±3 位数 ±0.1Ω |
| 测量次数 | 1000次 |
| 绝缘电阻范围 (Riso) (EN61557-2) | |
| 测试电压 | 250伏/500伏/1000伏 |
| 输出电压开路 | 250V±10% / 500V±10% / 1000V±10% |
| 输出电流 | 1mA DC 于 0.25MΩ(250V) 1mA DC 于 0.5MΩ(500V) 1mA DC 于 1MΩ(1000V) |
| 输出短路电流 | 约 1.3mA |
| 测量范围 | 20.00MΩ/200.0MΩ/2000MΩ |
| 准确性 | (20MΩ) 读数的±3% ±5 度 (200MΩ) 读数的±3% ±10 度 (1000MΩ) 读数的±3% ±20 度 (2000MΩ) 读数的±3% ±40 度 |
| 测量次数 | 2000次 |
| 环路阻抗范围(Rs) (EN61557-3) | |
| 额定电压 | 230V交流±10% |
| 交流电压测量范围 | 最大253V交流 |
| 测试电流（AC230V时） | 20Ω 范围约 23A 200Ω 范围约 2.3A 2000Ω 范围约 0.23A |
| 测试期 | 交流电的半周期 |
| 准确度（AC230V时） | 20Ω ±3% 读数 ±5 度 ±0.1Ω 200Ω ±3% 读数 ±5 度 2000Ω ±3% 读数 ±5 度 |
| 过温指示 | 液晶显示屏上显示“热” |
| PSC（预期短路电流）（EN61557-3） | |
| 额定电压 | 230V交流±10% |
| 交流电压测量范围 | 最大253V交流 |
| 测试电流（AC230V时） | 约23A |
| 测试期 | 交流电的半周期 |
| PSC 数据收集 | 线电压/环路阻抗 |
| 过温指示 | 液晶显示屏上显示“热” |
| RCD 范围 (EN61557-6) | |
| 额定电压 | 230V交流±10% |
| 交流电压测量范围 | 最大253V交流 |
| 跳闸电流设定（AC230V时） | 10/30/100/300/500毫安 |
| 测试电流因数 | X1/2，X1，X5 |
| 行程时长 | 2000毫秒。 |
| 对地漏电流 | 小于1mA |
| 准确度（AC230V时） | 跳闸电流 230V 时测试电流的 ±3% 跳闸时间 ±3% 读数值 ±3 位数 +1ms ACV ±3% 读数值 ±5 位数。 |
| 过温指示 | 液晶显示屏上显示“热” |
| 交流电压范围 | |
| 测量范围 | 200伏/600伏 |
| 输入阻抗 | 约10MΩ |
| 输入频率 | 45赫兹 - 450赫兹 |
| 准确性 | ±3% 读数±5dgt。 |
| 直流电压范围 | |
| 测量范围 | 200伏/1000伏 |
| 输入阻抗 | 约10MΩ |
| 准确性 | ±3% 读数±3dgt。 |
| 接地电阻范围 (EN61557-5) | |
| 测量范围 | 20Ω/200Ω/2000Ω |
| 测试波形 | 约 570Hz AC / 低于 50V RMS |
| 准确性 | 20Ω ±3% 读数 ±5 位数 ±0.1Ω 200Ω/2000Ω ±3% 读数 ±5 位数 |
| 一般规格 | |
| 工作温度 | 0°C — 40°C |
| 储存温度 | -10°至50°摄氏度 |
| 工作湿度 | 最多 70%。 |
| 储存湿度 | 最多 80%。 |
| 方面 | 170×210×90毫米 |
| 重量 | 3公斤 |
| 保险丝保护 | |
| （0.5A/600V/速熔） | 连续性/绝缘/接地范围 |
| (6.3A.250V/延时熔断) | 回路 RCD 范围 |
| 电源 | 8 X 1.5V 电池（AA 或 R-6） |
| 电池寿命 | 100 小时 |
| 测量次数 | 2000次 |
