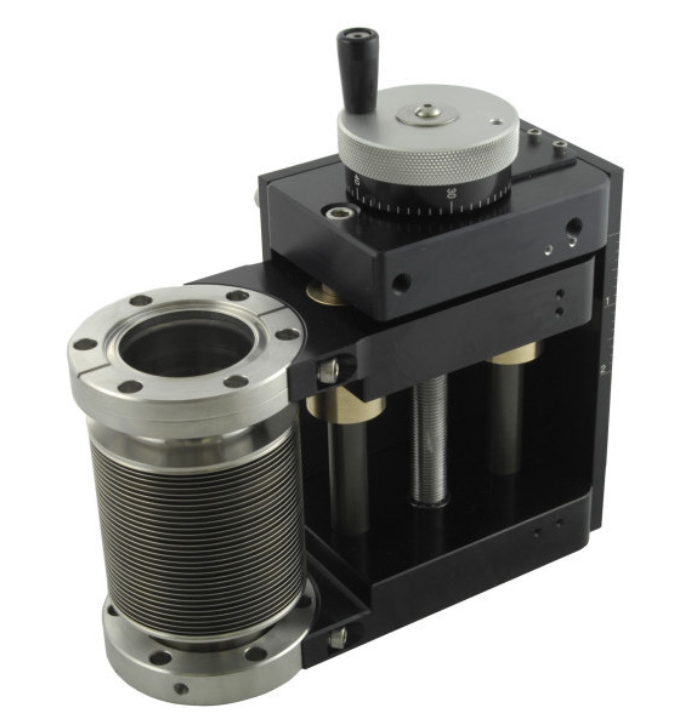

MCALLISTER HV 操纵器单轴UHV操作臂BLT系列BLT27S

产品描述

BLT27S 型号的 cantilever bracket 螺栓连接到法兰上，留出 75% 的法兰周长用于近距离安装。

下法兰提供可选的 12 孔布局，灵活调整安装方向。可选长行程、电机驱动、线性编码器、攻丝法兰和特殊高度。

型号 BLT27S 翻译器 尺寸

模型 中风 压缩高度

BLT27S-02 2″（50） 2.6″ (66)

BLT27S-03 3″（75） 2.75″ (70)

BLT27S-04 4″（100） 2.9″（74）

BLT27S-06 6″ (150) 3.2″（81）

BLT27S-08 8″（200） 3.5″ (89)

BLT27S-10 10″（250） 3.8″（97）

BLT27S-12 12″（300） 4.1″（104）

BLT27S-16 16″ (400) 4.7英寸 (119)

BLT27S-20 20″ (500) 5.3″（135）

BLT27S-24 24" (600) 5.9英寸 (150)

BLT27S-36或更长

净空高度：1.53″（38）

驱动

手册（标准）

电动的

电动选项

仅限电机支架和限位开关（不包括电机）

4线步进电机带悬空线

集成运动控制步进电机带控制器

直流电机

直流电机带操纵杆和控制器

数字读数

是的

不

顶级法兰孔选项

清孔标准

（1/4-28）

（M6）

顶法兰的12孔模式

底部法兰孔选项

清孔标准

（1/4-28）

（M6）

底法兰的12孔模式
