美国Optiphase 高效纤维拉伸器 PZ2



【深圳湾边贸易】原装进口美国Optiphase 高效纤维拉伸器 PZ2

PZ2 是Optiphase伸缩器产品系列中伸展范围最广的一款。PZ2是一种纤维缠绕压电元件，适用于各种光学干涉测量和传感系统应用。典型用途包括开环解调、传感器仿真、白光扫描干涉仪以及干涉相位的大角度调制。PZ2 非常适合用于需要散射或边界定义测量的光学相干断层扫描（OCT）和光学相干域反射计（OCDR）应用。

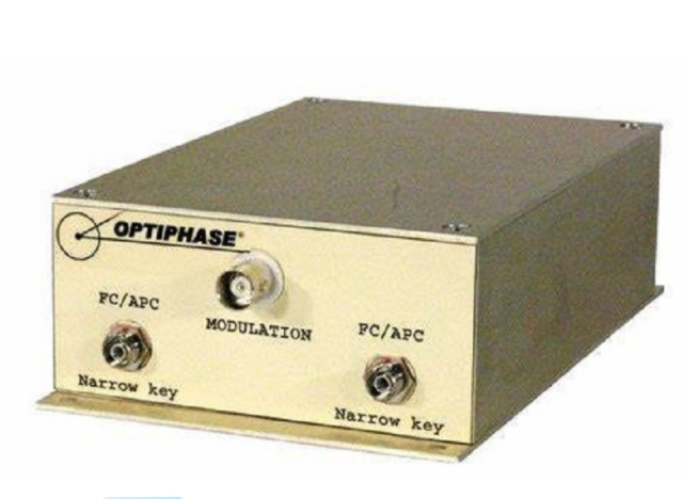

Optiphase在全光纤干涉仪的设计、制造和应用方面拥有专长，由此开发出一种独特的多层绕制方法。该方法在保持高工作频率的同时，提升了调制功能。PZ2光纤拉伸器提供单模（SM）、商用偏振保持（PM）[熊猫型或蝴蝶结型]以及减包层单模（RC [SM Reduced Cladding]）光纤类型。带连接器的光纤拉伸器安装在机箱内，使设置和使用变得快速简便。这些光纤拉伸器的独特之处在于无需专用驱动器。对于大多数低压应用（<±15V），我们的拉伸器可通过标准电子设备（如信号发生器、运算放大器或其他实验室设备）直接驱动，无需修改。

专为双极驱动设计Optiphase的光纤拉伸器设计为采用双极电压驱动运行。这一独特功能相较于其他仅允许通过偏移电压驱动进行单极操作的方法，提供了显著更大的便利性。

如何驱动PZ2拉伸器

PZ2光纤拉伸器的等效电路。在远低于第一谐振频率(直流至10kHz)的范围内，有效阻抗呈容性由C0+C1+C2决定，约为92nF。在10kHz时，该电容的阻抗幅值为175欧姆。大多数实验室设备或电路无需修改即可驱动此负载。
