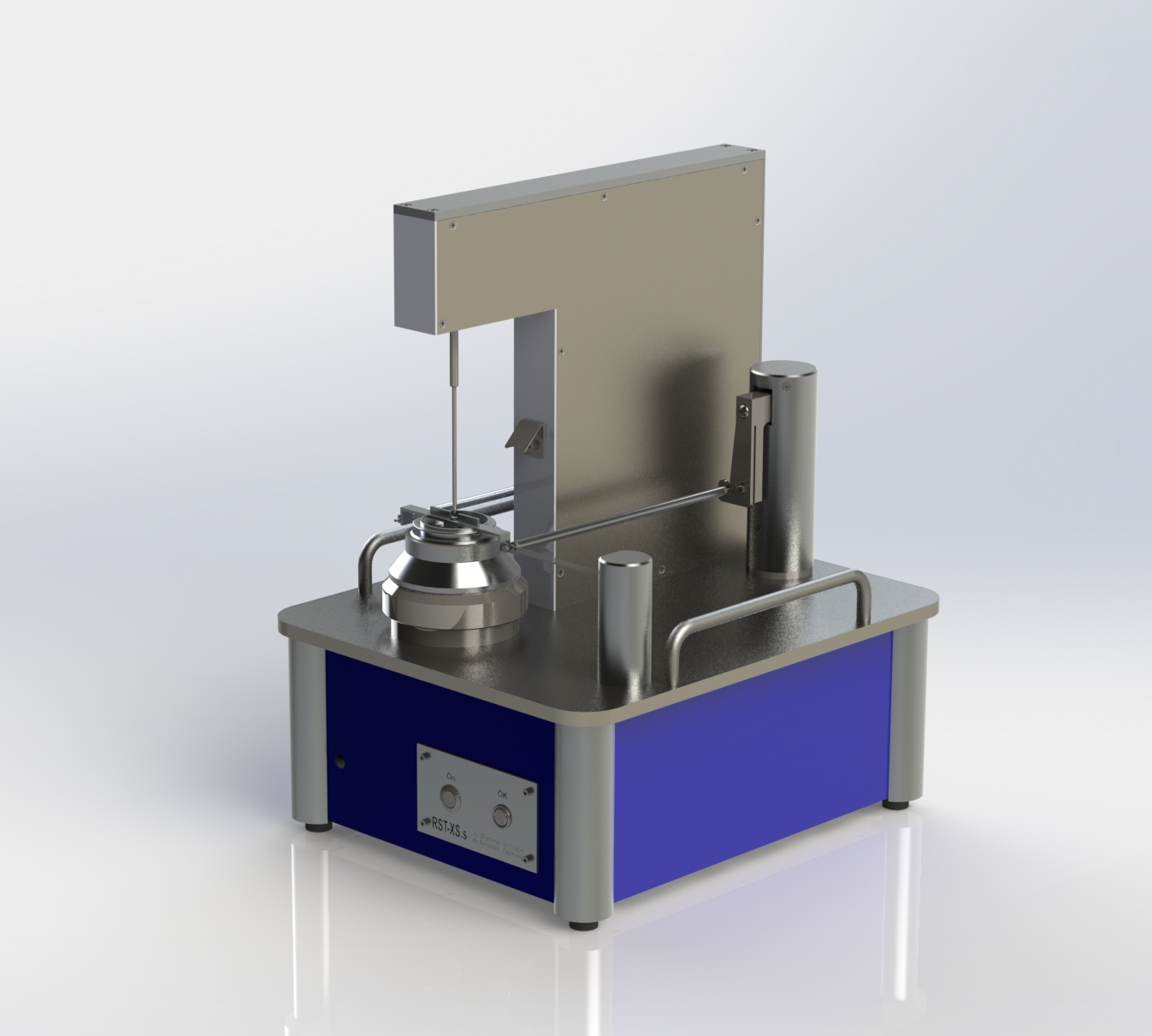

德国Dr. Dietmar Schulze小型环剪仪RST-XS.s

RST-XS.s 环剪仪操作简便，用于精确测定细粉与散装固体的流动特性。该设备在原有 RST-XS 环剪仪基础上优化开发。RST-XS 自 2002 年起已在科研与工业领域投入使用。

样品容积仅 3.5–70ml（标配剪切仓 30ml）。因此 RST-XS.s 尤其适合处理细颗粒物料，或是样品量较少的粉体测试场景的企业与科研机构。

功能与应用

RST-XS.s 环剪仪由电脑控制，可模拟物料实际工况，对粉体及其他散装固体物料的流动特性进行测量。测得的流动特性可支持多种应用场景：

• 产品开发

• 产品表征

• 质量检测

• 来料管控

• 对比试验

• 故障排查

• 料仓与料斗设计

环剪仪应用行业广泛，包括制药、食品、化工等行业，测试物料包含吸入粉末、碳粉、化妆品原料、建筑材料、颜料、金属粉末、香料、煤炭、白砂糖粉体等。

粉体流动特性的意义

物料流动特性，决定粉体在料仓、料斗、输送设备中的状态。掌握该特性，是产品开发的重要环节，可规避粉体流动故障。

流动特性同样是质量管控的重要指标。在物料投入系统前检测散装固体的流动特性，可筛选不合格批次，避免下游工序出现物料处理问题。

可测量的流动参数

• 流动性（ffc）

• 抗压强度（流动函数）

• 静置时间固结（静置过程强度上升，俗称 “结拱”）

• 壁面摩擦（粉体与固体表面摩擦，如不锈钢、涂层、衬里）

• 堆积密度、压缩性

在对比测试、质量检测等场景，流动性 ffc 是核心指标。

测试原理

粉体样品放置在环形剪切仓内。垂直载荷 Fₙ通过加载杆施加在环形盖板上。剪切测试时，剪切仓相对盖板转动（ω 方向）；剪切所需扭矩由拉杆与推杆上的力 F₁、F₂计算得出。整套测试流程由电脑控制执行，完成粉体流动特性测定。

所有作用力通过薄筋直接传递至环形剪切仓。保证法向力与剪切力测量准确，减少摩擦力对测试结果的干扰。

核心配置

• 垂直载荷 Fₙ自动加载

• 电机数字化驱动，控制剪切仓旋转

• 双横梁结构，精准测量剪切力 F₁、F₂

• 位移传感器测量样品高度，计算堆积密度与压缩性

• 剪切仓：可选 3.5ml、10ml、30ml、70ml 不同容积；另配备壁面摩擦测试仓，可定制壁面材料试样。低应力剪切仓可在很小法向应力条件下完成粉体测试。

配套软件 RST-CONTROL 95

配套控制软件 RST-CONTROL 95 带有操作语音提示，支持 “一键测试”，自动处理测试结果。软件可对测试数据进行详细分析，输出图表，支持数据导出至文字处理、表格软件。

支持测试项目：

• 屈服轨迹测试（流动性测试）

• 时间固结测试（结拱测试）

• 壁面摩擦测试（壁面屈服轨迹）

• 时间对壁面摩擦的影响（时间壁面屈服轨迹）

• 压缩性测试

• 吸附力测试

• 应力扫描：单次测试获取多条屈服轨迹

• 人工设定测试流程

• 软质材料弹性测试

软件具备多种运行模式。基础模式可使用标准流程一键测试；进阶模式支持自定义输入全部测试参数。

RST-CONTROL 95 软件电脑配置要求

• 操作系统：Microsoft Windows 7/8/10/11

• 串口或 USB 通讯接口

• 最低分辨率 1024×768

• 声卡 / 扬声器（语音提示）

RST-XS.s 环剪仪技术参数

• 外形尺寸：宽 320mm × 深 460mm × 高 385mm

• 重量：约 23kg

• 供电：110V-240V，50-60Hz，80W

• 法向应力最高可达 20kPa（标配剪切仓）

• 剪切速率：0.025–15 mm/min（标配剪切仓）

• 样品最大粒径：取决于剪切仓规格；大剪切仓可测约 1.5mm，窄粒径分布样品约 0.75mm
