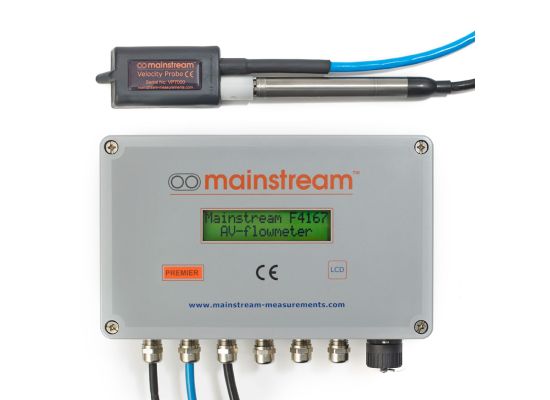

英国Mainstream紧凑型固定式面积‑流速流量计AV-Flowmeter

本设备为固定式面积‑流速流量计，适用于普通明渠以及半满管道流量测量场景。

设备具备较高检测灵敏度，可应用于清水工况；采用超声信号处理机制，过滤干扰信号；配置超声信号质量监测功能，反馈测量状态；对流速信号做实时处理，降低功耗。

自带智能省电模式：高流速、信号质量较好时自动缩短测量时长；低流速、信号质量较弱时自动增加测量时长。

设备无需配置堰槽即可完成安装；配套 PC 端软件，用于设备参数配置；流线型流速探头可减少附着物堆积，降低对水流的扰动；流速传感器与主机之间布线距离最远可达 500 米。

设备组成：

• 液位传感器，标配线缆长度 10 米，可根据现场需求调整线缆长度，支持线缆熔接或定制加工

• 流速传感器，标配线缆长度 10 米，可根据现场需求调整线缆长度

• 通讯线缆（USB 或 RS232）

• 配套软件

• 用户手册

优势与特性

• 配套功能完善、操作简便的 PC 软件，简化变送器调试工作

• 安装便捷，无需配置堰槽

• 流速测量范围：10mm/s ~ 5m/s

• 灵敏度较高，可适用于清水工况

• 流线型流速探头，减少附着物堆积，降低水流扰动

• 大容量数据记录器，按 1 分钟间隔存储，记录时长可超过 1 年；存储逻辑兼容常规 PC 文件系统

• 4M 字节非易失性闪存存储，断电状态下数据可保存 20 年

• 对流速信号实时处理，降低设备功耗

• 智能省电模式：高流速、信号质量较好时自动缩短测量时长；低流速、信号质量较弱时自动增加测量时长

• 采用成熟超声信号处理技术，过滤干扰信号

• 超声信号质量监测功能，确认测量可靠度

• 面积计算时可录入固定淤积高度参与运算

• 支持流速修正系数校准

• 自动记录流速信号及直方图，用于性能核查与报告输出

• 主机单元与流速、液位传感器之间最远布线距离可达 500 米

• 光耦隔离开关输出，用于报警及控制

应用场景

• 排放监测

• 污水处理

• 工业流量测量

• 灌溉渠道

• 河道、溪流流量测量

• 供水管网监测

• 下水道流量监测：入流、入渗、合流溢流监测

• 可搭配堰槽，用于便携式及固定点位流量测量

• 配套流速探头安装组件

产品硬件

• PTX 液位传感器

• 材质：钛、乙缩醛、聚氨酯

• 外形尺寸：长度 185 mm，直径 17.5 mm

• 线缆：8 mm 直径透气聚氨酯线缆，内置凯夫拉抗拉绳

• 重量：含标配 10 米线缆总重 1 kg

• 液位量程：0~2 m 工作量程，最大超量程 8 m

• 分辨率：优于 1 mm

• 综合精度：非线性、回滞、重复性综合误差优于 0.25% 最佳直线；传感器校准可消除非线性与零点偏移

• 防护等级：全灌封 IP68

• 工作温度：-20℃ ~ 60℃；2℃ ~ 30℃区间具备温度补偿

• 流速传感器

• 材质：流线型改性 PVC 壳体、聚氨酯线缆

• 外形尺寸：长 105 mm × 宽 50 mm × 高 20 mm

• 线缆：8 mm 直径聚氨酯线缆，内置芳纶抗拉绳；破断拉力 45 kg；最小静态弯曲半径 52 mm

• 重量：含标配 10 米线缆总重 1 kg

• 线缆最大长度：500 m

• 防护等级：全灌封 IP68

• 工作温度：-10℃ ~ 80℃

• 最低浸没深度：30 mm

• 主机单元

• 材质：高纯铸铝外壳

• 外形尺寸：宽 220 mm × 深 120 mm × 高 80 mm

• 重量：1.9 kg

• 防护等级：外壳 IP67；电路板灌封 IP68

• 工作温度：-10℃ ~ 70℃
