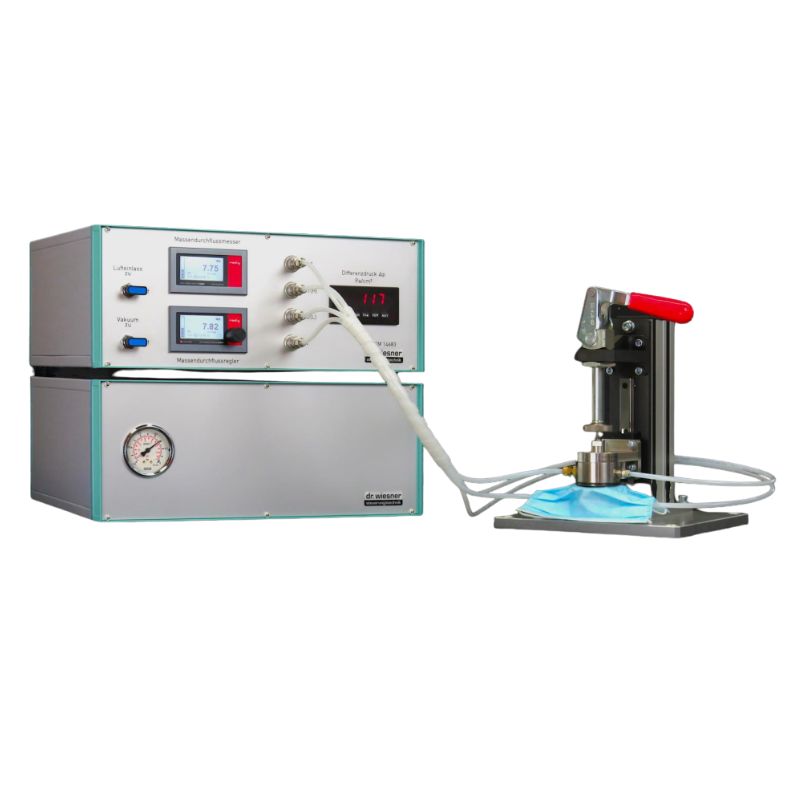

德国Dr. Wiesner口罩通气阻力压差测试台

依据 DIN EN 14683 标准的医用口罩压差测试台，以及依据 CWA 17553 标准的民用防护口罩压差测试台

设备特点：

本口罩压差测试台按照 DIN EN 14683 以及 CWA 17553 的标准要求开展测试。 将被测样品（口罩、滤材）平整无褶皱地手动放入样品夹具上下组件之间，手动闭合夹具。开启气源与真空装置，接通真空回路后产生气流；该气流数值显示在质量流量控制器屏幕，可通过旁边调节旋钮完成设置。

标准规定流量为 8 L/min。 质量流量计上方显示屏（可选配件）读数应保持一致，最大允许偏差 0.2 L/min。若读数偏差超过 0.2 L/min，需要检查样品是否存在褶皱，确认样品夹具闭合到位。

样品夹具带有微调机构，可适配不同厚度的试样。 设备右侧数字显示屏输出压差结果，单位为 Pa/cm²。 设备在校准阶段已完成实际测试面积向 1 cm² 基准面积的换算。

手动式 质量流量及压力测量装置 （产品编号：1633）

• 手动阀门与流量调节

• 质量流量控制器：0‑16 L/min，具备真空侧质量流量复核测量功能

• 压差测量量程：0‑1400 Pa/cm²（通流面积 4.9 cm² 条件下）

• 供电：230V / 50Hz；约 600W

• 真空气源：90% 极限真空度下，流量不低于 12 Nl/min

• 外形尺寸：450mm × 185mm × 380mm（宽 × 高 × 深）

可选配件： 0‑16 L/min 质量流量传感器，用于测量进气流量，实现样品夹具泄漏检测

参考条件： 23 摄氏度 / 绝对压力 1000 mbar

搭建完整测试工位，需要配备下述部件。

透气性 / 压差测试样品夹具（产品编号：1632）

• 该样品夹具按照 DIN 14683 标准配置 25 mm 通口宽度。将试样 / 口罩放置在夹具下侧，从上向下手动闭合夹具上盖。

• 夹具带有高度微调机构，可适配不同厚度的试样。

• 真空接口位于样品夹具底部左侧；供气接口布置在上方；右侧为压差测量接口。

• 样品夹具与测试主机之间全部管路均配置快速接头。

DIN EN 14683 标准测试专用真空站（产品编号：1637）

• 内置真空泵，流量 12 Nl/min，极限压力 50 mbar（绝对压力）

• 真空缓冲罐容积 750 ml

• 前面板配置真空表，量程 0…‑1 bar

• 供电电压：230V / 50Hz，功率 120W

• 外形尺寸：450mm×185mm×380mm（宽 × 高 × 深）
